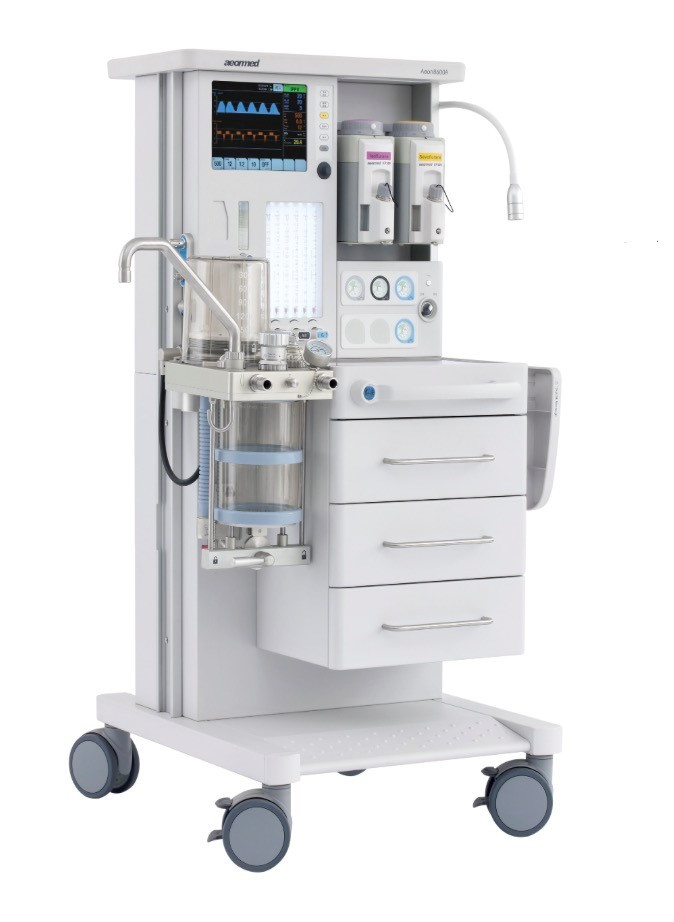

Наркозно-дыхательный аппарат серии Aeon8600A

Техническая спецификация дыхательной системы

Компенсация свежего газа

Диапазон компенсации потока: 1-10л/мин Газовых компонентов: O2, N2O, Air, анестетик агент

Абсорбент

Емкость заправки: 2000 мл

Соединение

Обычное газовое выходное: ISO 5356 соединение

Утечка дыхательной системы

Для давления 3kPa (0.4psi)Утечка потока: ≤150мл/мин

Сопротивление дыхательной системы

Для потока 60л/мин:Сопротивление испарения: ≤0.6kPaСопротивление ингаляции: ≤0.6kPa Для потока 30л/мин: Сопротивление испарения: ≤2.2kPa Сопротивление ингаляции: ≤2.2kPa Цикл малого сопротивления пациента, должен соответствовать стандарту

Сопротивление клапана APL

Для потока 3л/мин, сопротивление потока 0.05-3 kPaДля потока 30л/мин, сопротивление потока 0.1-0.5 kPa

Утечка соединения

Сопротивление потока: ≤50мл/мин (клапан APL полностью закрыт)

Сопротивление клапана проверки

Влагомер: ≤0.15kPa

В работе с абсорбером

<50мл/kPa

Внутренний объем

2.5л изменяемый

О2 поток

25-75л/мин

О2 тревога повреждения и пределов установки:

О2 тревога повреждения

200kPa

N2O предел установок

50kPa

Спецификация механической вентиляции

Виды вентиляции

Ручная, IPPV, PLV, SIMV (датчик - потока),

Объем вдох/выхода

0-1500 мл

Величина изменения расстяния

4-100 уд/мин (шаг равен 1 уд/мин)

Отношение Вдох:Выдох

2:1-1:8 (шаг равен 0.5)

Время остановки вдоха

ОТКЛ.,5-60% от времени вдоха (IPPV)

Постоянное Положительное давления в конце выдоха

Вид: Интегрированный, механический 0-20смH2O (шаг равен 1 смH2O

Диапазон давления

5-70см/ H2O

Низкое давление

0-20см/ H2O

Плато вдоха

0-60%Ti

Высокое давление

2-30 л/мин

Низкое давление

21-80 см/ H2O

Системы контроля

Цветной дисплей 10.4’’Давление: Paw,Ppeak,Pplat,PpeepОбъем:MV,Vt Частота дыхания Газ:FiO2 Согласованность

Тревога

Давление: Paw Выс/Низ границыОбъем:MV Выс/Низ границыВыс/Низ границы дыхания Газ:FiO2 Выс/Низ границы Низкая подача О2 Неисправность воздушного потока Проблема с подачей эл-ва

Газовая система

Тревога при нехватке кислорода, Система защиты от гипоксии, система промывания О2:35-75л/мин

Система привода

Пневматический привод с эфункцией электронного контроля

Операционная система

Ручная/Вентиляция

Клапан безопасности

Меньше 8 кПа

Входное и выходное подключение

Электрическое:

Входное напряжение:

100-240В 50/60Гц

Максимальный входной ток:

1А

Батарея (2 встроенные батареи)

Более 90 минут работы (2.3 Ач/24В)

Время зарядки батареи

2.5 часа

Пневматическое:

Разъемы подключение газов:

O2, N2O, Air

Показания давления:

Норма указана на манометре цветом

Подключение вапорайзера:

2 подключения по выбору анестетика

Подключение вентиляционной системы:

Insp.порт разъема Д22мм/ Д15ммExp. порт разъема Д22мм/ Д15ммОтвода отработанных газов (AGSS): Д30мм

Техническая спецификация системы:

Подключение газов:

Подключаемые газы

O2, N2O, Air

Анестезиологические газы

Галотан, Севофлюран, Изофлюран, Энфлюран,

Разъемы соединений:

DISS-папа, DISS-мама, NIST (ISO 5359)Все разъемы готовы к подключению O2, N2O, Air

Входное подключаемое давление:

280-600kPa (2.8-6bar)
