Комплекс рентгеновский флюорографический передвижной цифровой КРФ-112 ФЛЮКАР (на шасси Маз)

Автомобиль (Шасси)

- двигатель – Евро-4;

- грузоподъемность, кг -5300;

- тип двигателя дизельный с турбонадувом;

- мощность двигателя, кВт (л.с.) -114(155);

- топливный бак (л.),  дизельный, – 130;

- тормозная система – пневматическая

Кузов-фургон

состоит из:

• Стол-тумба
• Стол
• Рундук-сидение
• Рундук-кушетка
• Шкаф
• Кабель
• Вешалка
• Щиток сетевой
• Стул
• Огнетушитель
• Воздухообогреватель
• Завес воздушный тепловой
• Электровентилятор вытяжной
• Электровентилятор настольный
• Умывальник
• Кондиционер
• Стержень заземления
• Молот
• Провод заземления
• Ёмкость с маслом

Назначение:

Кузов – фургон, устанавливаемый на шасси грузовых автомобилей, предназначенный для размещения медицинского и другого вида оборудования.

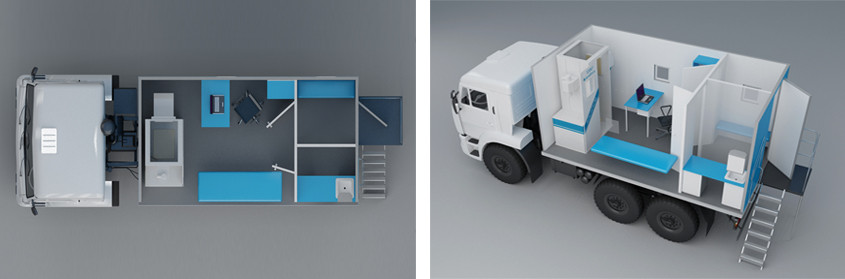

Кузов состоит из:

-         Рентгеновская комната (процедурная);

-         Тамбур;

-         Подсобное помещение для персонала.

Кузов имеет дверь, одностворчатую оснащенную замком и расположенную на задней панели кузова.

Замки и запоры дверей самопроизвольно не открываются во время движения кузова

Окна кузова изготовлены из безосколочного стекла.

В кузове вентиляция естественная, приточно-вытяжная.

Кузов сохраняет целостность после воздействия транспортной тряски при транспортировке его по дорогам с неусовершенствованным покрытием или без покрытия.

Наличие откидной лестничной площадки, для удобства пациентов, размером, мм, 1000х1000

Габаритные размеры кузова:

- высота, мм, - 2550;

- ширина, мм, - 2500;

- длина, мм, - 6000.

Масса кузова, кг, - 3800

Масса перевозимого груза, кг, - 2000

Аппарат рентгеновский флюорографический

Технические характеристики:

- размер входного поля, мм - 390х390

- диапазон изменения анодного напряжения аппарата, с шагом 1 кВ - 40-125

- диапазон изменения уставок экспозиции, с целью снижения дозовой нагрузки, мАс – 1- 30

- пространственное разрешение, пар линий на мм:

в центре - 2,0

по краям - 1.8

- контрастная чувствительность,  % - 1,5 при дозе в плоскости приемника рентгеновского излучения мкГр - 8,7

- динамический диапазон, крат, - 400

- дисторсия, %, - 2

- производительность снимков в час, - 60

- подъемник аппарата обеспечивает перемещение пациента массой 120 кг по вертикали  420 мм.

- цифровая система визуализации рентгеновского изображения на основе ПЗС матрицы

- масса аппарата рентгеновского флюорографического, нетто,  кг. – 600

- полный средний срок службы аппарата рентгеновского флюорографического, лет – 12

Параметры питающего устройства:

- способ формирования высокого напряжения - частотная схема преобразования.

- наличие накопителя энергии для работы от однофазной сети.

Параметры рентгеновского излучателя:

- величины фокусов, мм, - 1,5 / 1,5

Количество снимков в архиве компьютера, шт. - 80 000 (с возможностью расширения)

Радиационная защита персонала:

Свинцовый эквивалент рентгенозащитной кабины, мм. - 1,3

Условия применения изделия:

- напряжение сети, частота - однофазная электрическая сеть 220

Автоматизированное рабочее место лаборанта (рабочее место рентген – лаборанта) имеет следующие характеристики:

Ноутбук:

- ОЗУ –1 Гб;

- HDD –144 GB;

- Видеокарта –128 Мб;

- CD-ROMRW;

- Оптическая «мышь»;

- Сетевая карта;

- Цветной монитор 15 дюймов;

Автоматизированное рабочее место врача-рентгенолога имеет следующие характеристики:

Системный блок с предустановленным программным обеспечением;

- ОЗУ- 1 Гб;

- HDD –  144 GB;

- Видеокарта –128 Мб

- CD-RW с формулой 24-10-40;

- Оптическая «мышь»,

- клавиатура;

- Сетевая карта 10/100 MB;

- Монитор цветной 19 дюймов;

- Модем ADSL;

Программное обеспечение, предустановленное;

- + CD/DVD диск;

- Программа базы данных:

- Ввод и хранение данных о пациентах: ФИО, дата рождения, пол, адрес, серия и № страхового полиса, страховая компания, профессия: вид, дата, время и параметры обследования; Формирование данных обследования с сохранением изображений, даты и названия обследования, автоматически определяемой эффективной дозы, причины обращения, диагноза и рентгенологического заключения;

Возможность архивирования данных обследований;

Возможность передачи данных обследований с использованием средств телекоммуникаций;

Печать изображений и сопровождающей информации;

Просмотр изображений из архива, в т.ч. за определенный период;

Цифровая рентгенодиагностическая система имеет следующие состав и функции:

- комплекс аппаратно-программный регистрации, обработки, хранения и передачи медицинских изображений для управления работой флюорографа, получения изображений (флюорограмм):

- цифровая технология получения изображений (флюорограмм) органов грудной клетки пациентов при вертикальном положении обследуемого, в прямой и боковой проекциях, в реальном масштабе времени.

- электронное формирование медицинских документов, содержащих полученные флюорограммы и сопровождающую их текстовую информацию (данные о пациенте, заключение и пр.)

- хранение сформированных документов в базе данных, а также их передача по каналам электросвязи для проведения телемедицинских консультаций и контроля.

- измерение линейных размеров (ширина, высота прямоугольной области и длина незамкнутого контура);

- площади прямоугольной области;

- статистика: среднее, среднеквадратичное отклонение, минимум и максимум по области или контуру;

- измерение по гистограмме для области;

- программа управления флюорографом

Операционная система- лицензионная

Требования к условиям эксплуатации

Однофазная электрическая сеть 220 (±10%)В, 50(±1) Гц
