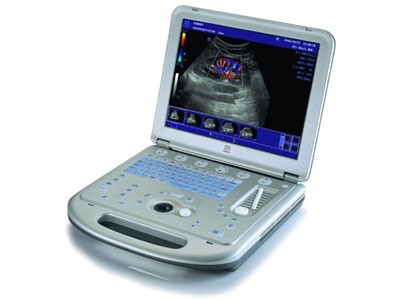

Система диагностическая ультразвуковая М5 в комплекте с принадлежностями

       Качество получаемого ультразвукового изображения теперь не зависит от габаритов ультразвукового сканера. Выпуск заводом Mindray нового переносного УЗИ-сканера вовлекает пользователей по всему миру в новое время. С момента образования завод Mindray запатентовал множество собственных разработанных медицинских технологий. Ориентируясь на требования покупателей по всему миру к технологиям, завод разработал линейку многоцелевых ультразвуковых систем с прекрасным качеством изображения.
Будущее ультразвуковых исследований связано с выходом еще более портативных ультразвуковых сканеров. Mindray такой сканер уже выпустил. Используя новейшие технологии в сонографии и защите пациента, была предпринята попытка сделать возможным проводить диагностические исследования в любом месте.

Высокая надежность в эксплуатации
Ультразвуковой сканер М5 (Миндрей), весом 6 кг, успешно выполняет множество функций и характеризуется высокой диагностической достоверностью результатов обследования. М-5 сочетает в себе прекрасное качество цветного допплера и бескомпромиссное качество 2D изображения. Технология MBP позволяет при увеличении временного разрешения и частоты кадров в режиме реального времени получать изображения высокого качества.
Узи-сканер М5 предлагает полный список режимов работы: 2D, M, PW, HPRF, CW, Color, Power и DirPower. CW (постоянноволновой допплер) совместно с технологией Free XrosTM (анатомический М-режим) используется для более точных кардиологических исследований. Smart3D позволяет получать более точную диагностическую информацию, iScape (панорамное отображение) и технология расширения апертуры увеличивают зону видимости.



Стандартные режимы работы ультразвукового сканера M-5:



• • В, 2В, 4В, В+М, М;
  • цветной режим;
  • направленный и энергетический допплер ;
  • импульсно-волновой допплер (PW) и функция HPRF;
  • технология формирования тканевой гармоники;
  • режим расширения апертуры.



• Большое количество клинических пакетов измерений и анализа:
  • абдоминальные исследования;
  • акушерские исследования;
  • кардиологические исследования;
  • гинекологические исследования;
  • исследование малых органов;
  • урологические исследования;
  • ортопедические исследования;
  • исследование периферических сосудов.



Дополнительные модули и  программное обеспечение:

• Модуль DICOM 3.0
• Модуль панорамного изображения (iScape View),
• Модуль анатомического 3-х срезового М-режима (Free Xros)
• Модуль IMT – измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии
• Модуль постоянно-волнового допплера (CW)
• Модуль 3D методом свободной руки (Smart 3D);
• Модуль ЭКГ с электродами и кабелем;
• Водонепроницаемый ножной переключатель.
• биопсийные насадки;

Легкость применения

Основанную на мультиязыковом интерфейсе и имеющую предустановленные параметры, систему можно настроить для любого типа исследований и добавить ваши любимые специфические пакеты прикладных программ. Эргономичный дизайн ультразвукового сканера М5 позволяет быстро и просто использовать сканер специалистами различных уровней и квалификаций. Наличие стандартной панели управления и экрана с навигационным индикатором делают М5 готовым к проведению эффективных исследований. Быстро оптимизировать качество изображения возможно нажатием одной кнопки iTouch (интеллектуальная оптимизация изображения) для лучшей равномерности серой шкалы по всему изображению. Мягкие клавиши используются для прямого доступа к меню IP-функции (для сбалансированности параметрических групп), а наличие активных параметров на экране позволяет легко и быстро проводить необходимую корректировку.
 Портативный дизайн
Li-ion аккумуляторы обеспечивают продолжительную работу ультразвукового сканера на 1 час. Небольшой вес M5 позволяет проводить УЗИ в любом месте.

Специальный кейс на колесиках и рюкзак меняет понятие о традиционном медицинском ультразвуковом обследовании.

• габариты: 75 мм x 361 мм x 357 мм;
• вес: менее 6 кг (основной блок);
• перезаряжаемые Li-ion батареи (4500 мА/ч);
• 15-ти дюймовый медицинский LCD дисплей со встроенными стерео динамиками;
• мини-разъем для датчиков.

Программируемые пакеты прикладных программ вычислений и измерений
Пользователь может ввести формулы для вычислений и измерений, соответствующие его специфическим клиническим нуждам. В течение всего диагностического процесса возможно использовать привычные пользователю установки.



• многоязычный интерфейс: английский, французский, немецкий, итальянский, испанский, португальский, русский и китайский;
• для любого режима исследования пользователь может выбрать дополнительные пункты, включающие, но не ограничивающиеся следующими:
  • название режима исследования;
  • параметры изображения;
  • общие измерения для каждого режима;
  • прикладные измерения и расчеты для каждого пакета измерений;
  • акушерские формулы;
  • библиотека комментариев;
  • библиотека меток тела;
  • встроенные клавиши и меню;
• синхронная навигация: подсказки на экране для свободной работы на ультразвуковом сканере;
• панель управления: эргономичный дизайн и трэкбол;
• Q-click: наведите курсор на нужный параметр и настройте его;
• уменьшенное изображение на экране, дающее приблизительное представления об оригинале: легко просмотреть в течение сканирования в реальном времени;
• дополнительные отчеты и возможность просмотра перед распечаткой данных.



Акустическое масштабирование
Увеличение в реальном времени позволяет увидеть детали с высоким разрешением и частотой кадров в области интереса, и тем самым достичь большей достоверности в обследовании и диагностике.
Быстрая корректировка изображения
Выберите параметры изображения и откорректируйте их на активном дисплее; IP-функция комбинирует 8 групп предустановочных параметров для оптимизации изображения всего одной кнопкой, iTouch упрощает процедуру обследования и уменьшает необходимость постоянной корректировки.
Хранение изображений
Изображения, полученные в 2D/CW/PW/Color/Power режимах могут храниться на жестком диске, USB-карте и DVD в AVI/DICOM/CIN форматах; iStation создает интеллектуальный процесс управления информацией о пациенте, включающий в себя платформу накопления и хранения данных.

Возможность подключения в локальную сеть
Использование DICOM-порта позволяет связать PACS и другие системы управления изображениями, что дает дополнительные возможности для архивации и управления изображениями.
Система анализа после проведения исследования
Наличие автономной системы анализа, поддерживающей автономные измерения и постобработку в 2D/ PW/Color/Power режимах, сохранение кино-петли, сохранение полной кинопетли и просмотр изображений в режиме показа слайдов, позволяет сделать рабочий процесс более эффективным.

Стандартная конфигурация:

• 15-дюймовый жидкокристаллический дисплей высокого разрешения;
• импульсно-волновой допплер;
• функция HPRF;
• цветовое доплеровское картирование;
• энергетический допплер;
• направленный допплер;
• технология формирования тканевой гармоники;
• режим расширения апертуры для линейного датчика;
• технология Spatial compound для линейного датчика;
• i-Touch – кнопка для автоматической оптимизации изображения;
• технология iClear;
• встроенный жесткий диск;
• i-Station – система накопления и хранения информации, включающая в себя платформу управления информацией о пациенте;
• USB порты;
• Ethernet порт;
• разъем и кабель S-Video;
• пакет прикладных программ вычислений и измерений;
• многоязычный дисплей;



Используемые датчики:

Конвексный датчик 3C5s (2.5/3.5/5.0/H5.0/H6.0MHz)

Микро-конвексный датчик 6C2s (5.0/6.5/8.0MHz)

Микро-конвексный датчик 3C1s (2.5/3.5/5.0/H5.0/H6.0MHz)

Линейный датчик 7L4s (5.0/7.5/10.0MHz)

Линейный датчик 7L6s (5.0/7.5/10.0MHz)

Линейный датчик 7L5s (5.0/7.5/10.0MHz)

Линейный датчик 10L4s (8.0/10.0/12.0MHz)

Фазированный секторный датчик 2P2s (2.0/2.5/3.0/H3.5/H4.0MHz)

Трансвагинальный датчик 6CV1s (5.0/6.5/8.0MHz)

Трансректальный биплановый датчик 6LB7s (5.0/6.5/8.0MHz) (требуются расширенные порты датчиков)

Трансректальный линейный датчик 6LE7s (5.0/6.5/8.0MHz)

Интраоперационный T-тип линейный датчик 7LT4s (5.0/7.5/10.0MHz)







Мобильная тележка для сканера (дополнительная возможность)



















Расширенные порты для датчиков (дополнительная возможность)











iDock (модуль расширения: 2 USB, Composite video выход, VGA выход, COM порт, LPT порт, Audio выход L/R, дистанционное управление, микрофон) (дополнительная возможность)







 Комплектация:

№	Наименование
1	Портативный ультразвуковой сканер M-5 базовый блок Опции: iDock модуль расширения
2	Конвексный датчик 3C5s
3	Линейный датчик 7L4s
4	Трансвагинальный датчик 6CV1s
5	Черно-белый видео-принтер
6	Кейс для транспортировки
7	Руководство по эксплуатации
